因高刚性、高精度而博得好评的BNE系列

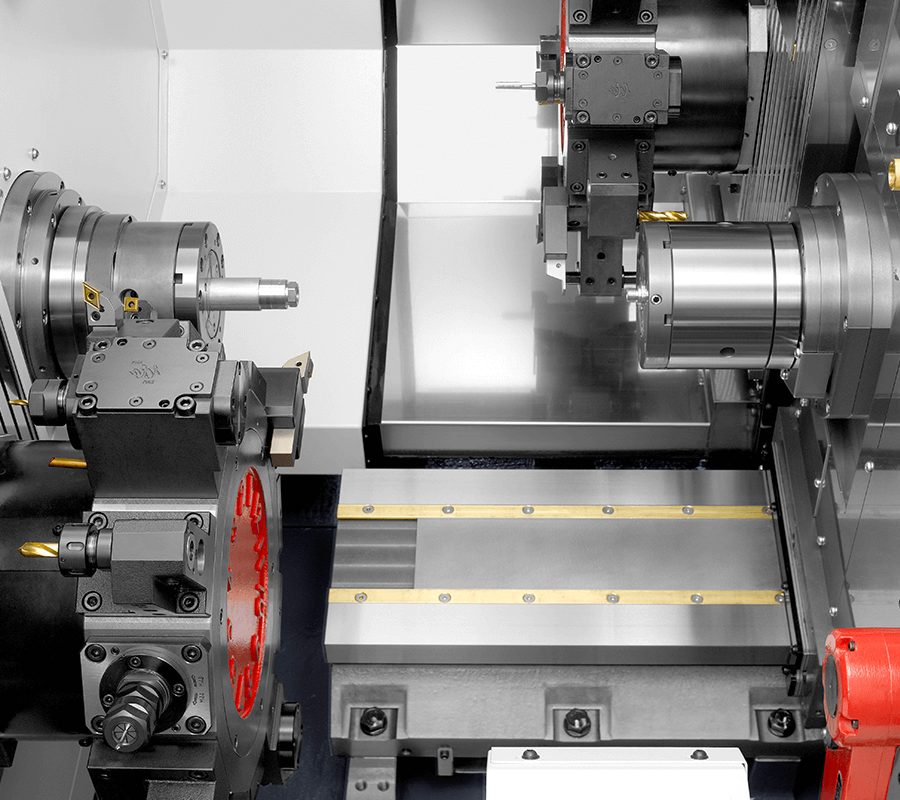

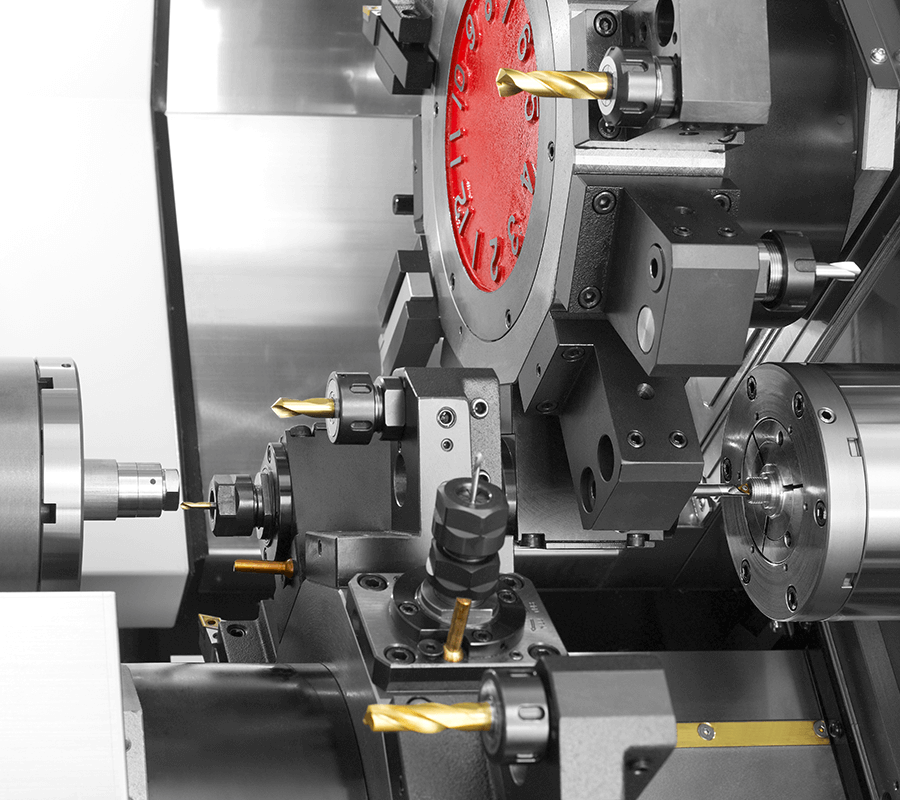

以高刚性、高精度为特征的BNE系列。S式通过左右同时复合加工发挥了高生产性，SY型通过上部转塔的Y轴实现了高度复合加工。

型号			BNE-42S6	BNE-51S6	BNE-42SY6	BNE-51SY6
液压卡盘	SP1/SP2		5"/5" 油压	6"/5" 油压	5"/5" 油压	6"/5" 油压
棒材最大加工直径	SP1		ø42mm	ø51mm	ø42mm	ø51mm
棒材最大加工直径	SP2		ø42mm
标准加工长度	SP1		90mm
刀具台形式	HD1		12角刀塔
刀具台形式	HD2		12角刀塔
移动行程	HD1	X1轴	175mm
		Z1轴	380mm
		Y 轴	-		±40mm
	HD2	X2轴	145mm
	HD2	Z2轴	175mm
R主轴移动行程			450mm
刀柄高度			□20mm
开孔钻头刀柄部直径			ø25mm
旋转刀具最大安装数			12+12
主轴旋转速度	SP1		6,000 min^-1	5,000 min^-1	6,000 min^-1	5,000 min^-1
主轴旋转速度	SP2		5,000 min^-1
主轴马达	SP1		15/11kW
主轴马达	SP2		5.5/3.7kW
机床高度			1,925mm
机床面积			2,690×2,160mm
机床重量			7,600kg	7,800kg	7,600kg	7,800kg
