主轴箱固定型CNC自动车床

Miyano

ABX51/64THY

站在棒料车床Miyano顶点的完美的车削中心

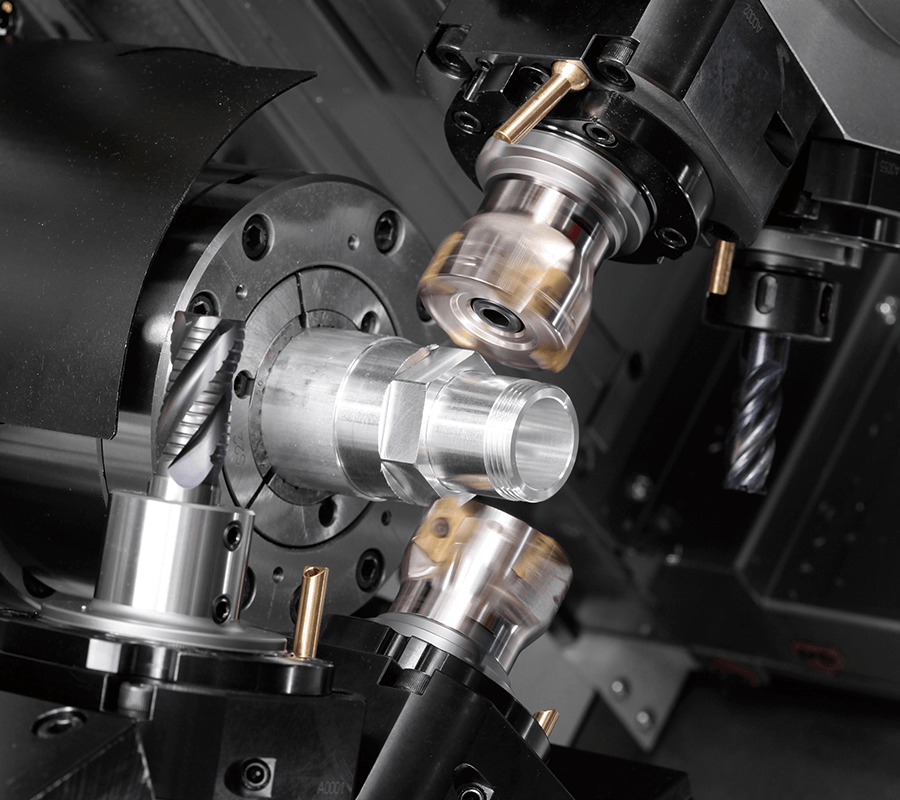

能实现不受加工平衡制约的最佳的工序分配和灵活的刀具配置。还通过40Nm旋转工具实现高刚性、高扭矩。还能完成宛如加工中心一般的复合加工。

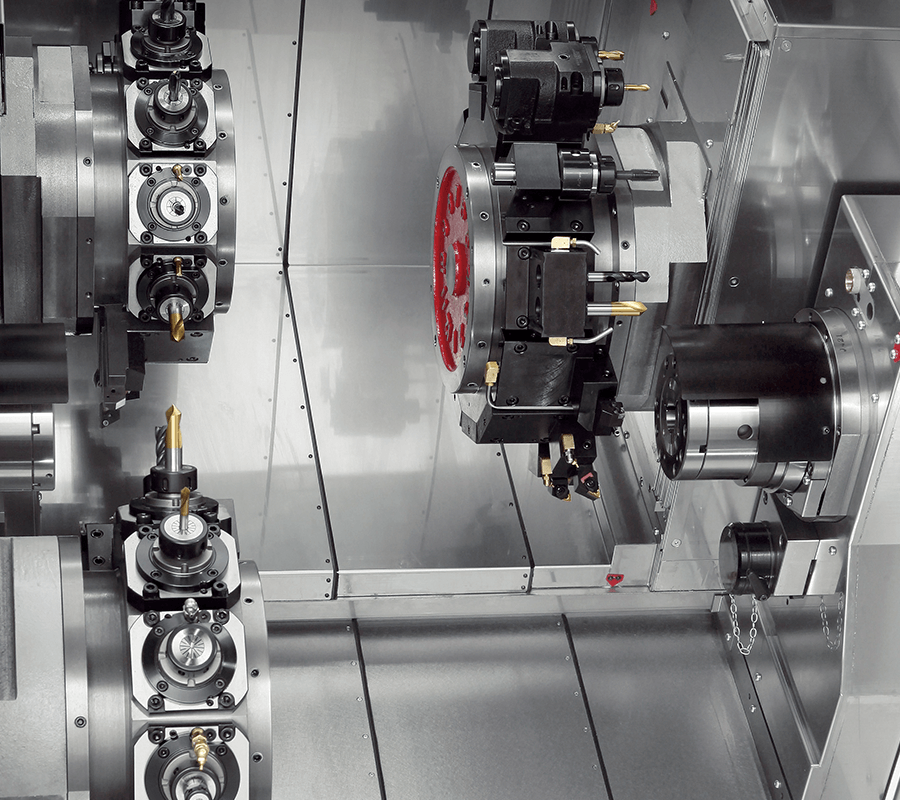

  • 利用搭载Y轴功能的上下刀塔和左右轴的同步加工，可短时间完成工件的内外加工

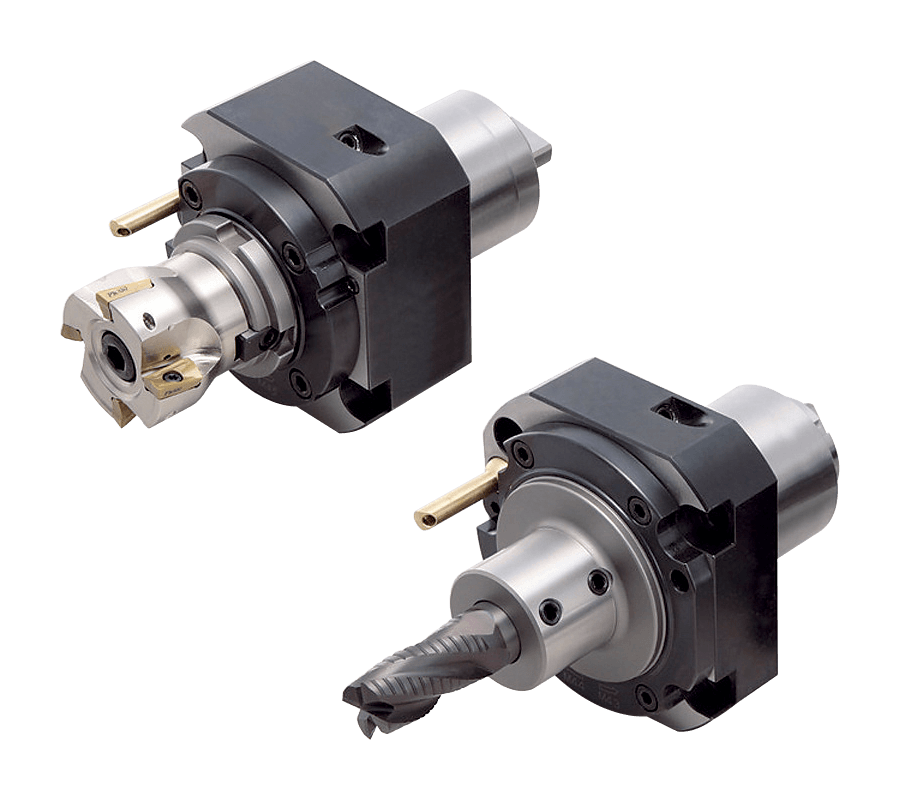

  • 利用最多36把40Nm的旋转刀具实现高刚性的稳定加工

型号ABX-51THY2ABX-64THY2
棒材最大加工直径SP1/SP2ø51mm/ø51mmø64mm/ø51mm
液压卡盘尺寸SP1/SP26"/ 6" 油压
最大加工长度125mm
主轴马达 (30分 既定/连续)SP115/11 kW
SP27.5/5.5 kW
主轴旋转速度SP1/SP250～5,000min-140～4,000min-1
刀具台形式12角角刀塔
刀柄高度□20mm
开孔钻头刀柄部直径ø40mm,ø25mm,ø20mm
移动行程X1,X2,X3 轴190mm
Z1,Z3 / Z2 轴270mm / 550mm
Y1,Y2,Y3 轴±40mm
旋转刀具最大安装数36
机床高度2,222mm
机床面积3,290×2,204mm
机床重量11,050kg11,200kg
