CNC旋盤

Miyano

LX06/08E

能完成重切削及棒料车削的6英寸紧凑型卡盘车床

高刚性的磨合滑台、振动衰减性出色的转塔、采用双列滚子轴承和倾斜配置的高刚性主轴、支撑它的平台肋骨结构的重量级30°斜式床身。高维度地达到效果的基本性能发挥出稳定的加工精度。能以丰富的装载机变形来满足自动化的需求。

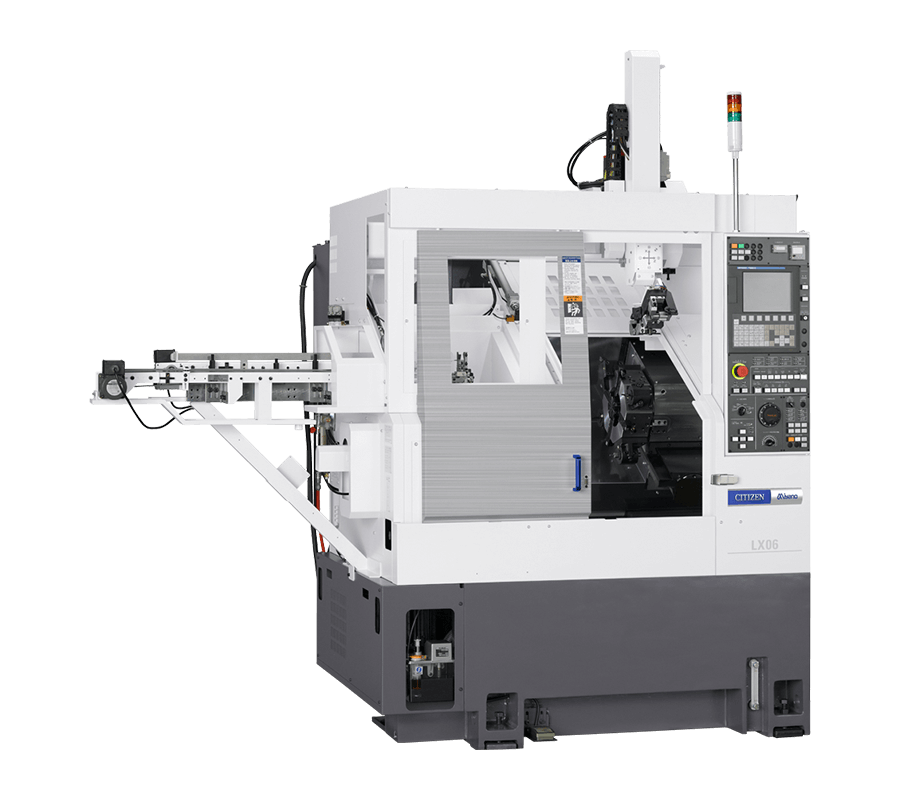

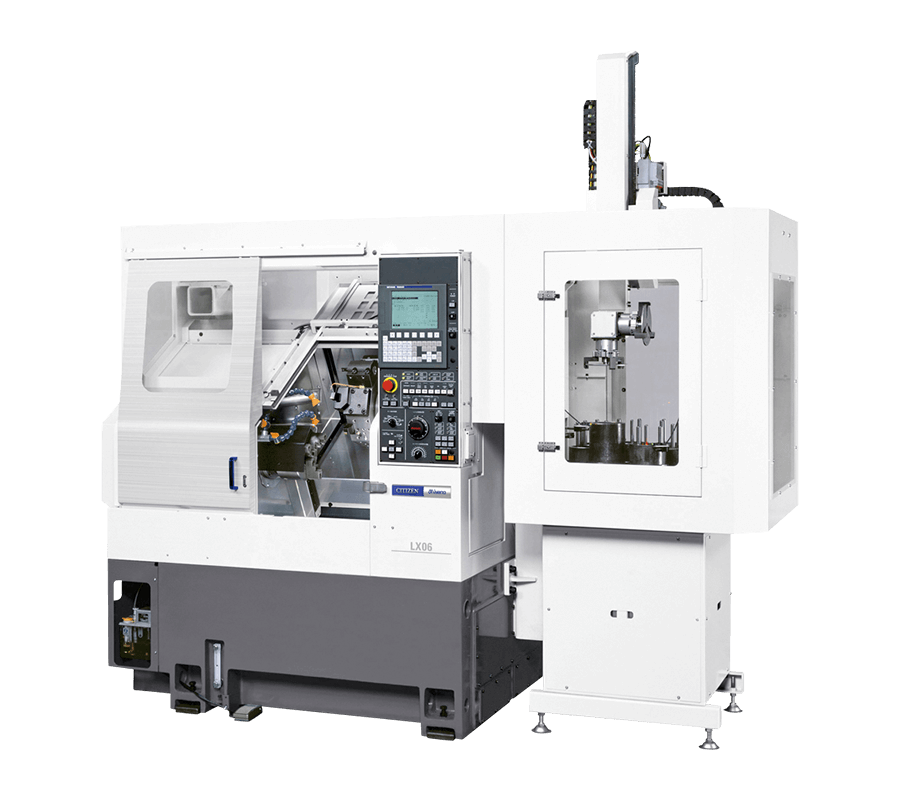

  • 通过行架式机械手、NC机械手等的组合，减少人为操作

型号LX-06E3LX-08E3
液压卡盘尺寸6" 油压8" 油压
弹簧筒夹最大加工直径静止型 / 拉出型ø50 / 50mmø51 / 51mm
最大加工直径ø165mmø210mm
最大加工长度尾座使用时250mm220mm
主轴旋转速度60～5,000 min-140～4,000 min-1
主轴马达AC 7.5 / 5.5kWAC 11/7.5 kW
刀具台形式8角转塔
刀柄高度□20mm□25mm
开孔钻头刀柄部径ø32mmø40mm
移动行程X轴150mm
Z轴300mm
分度时间0.25 sec./ 1 pos.
旋转中心尺寸MT.3
尾座最大推力4.9kN/ 1.9Mpa
尾座移动行程100
尾座调节量185
机床面积 (本体)1,550×1,480mm1,620×1,480mm
机床重量 (本体)约2,500 kg2,820 kg
