主轴台固定形CNC自動旋盤

Miyano

LZ01

能高速装载的卡盘车床

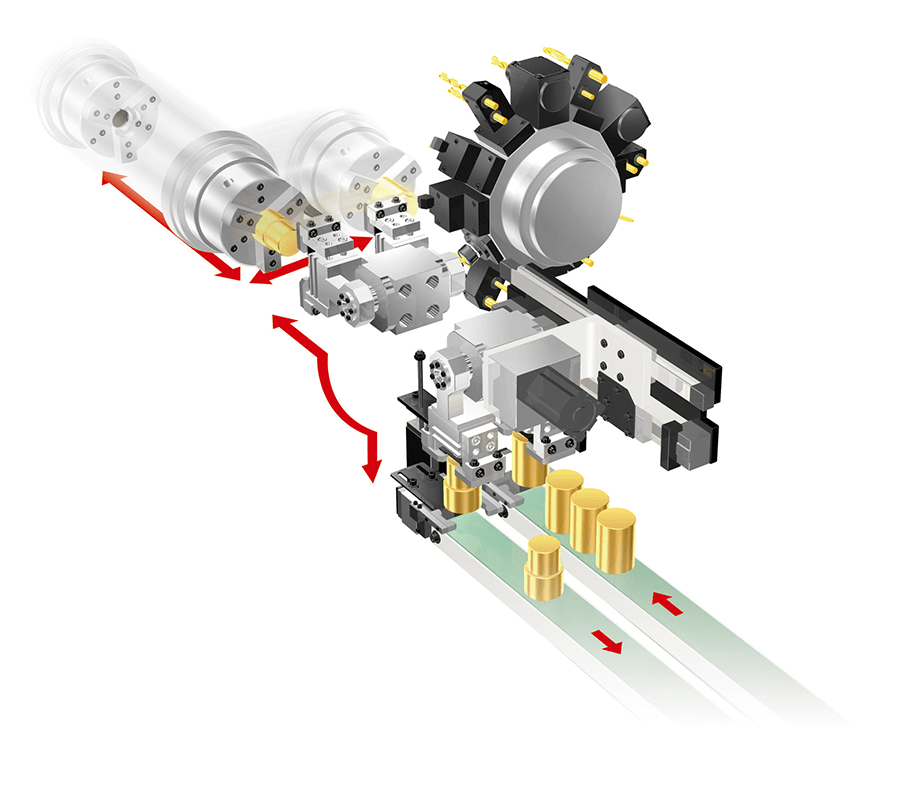

在通用型车床内配备了装载头的高精度卡盘车床。通过装载头与主轴的联动，大幅度缩短了装载时间。

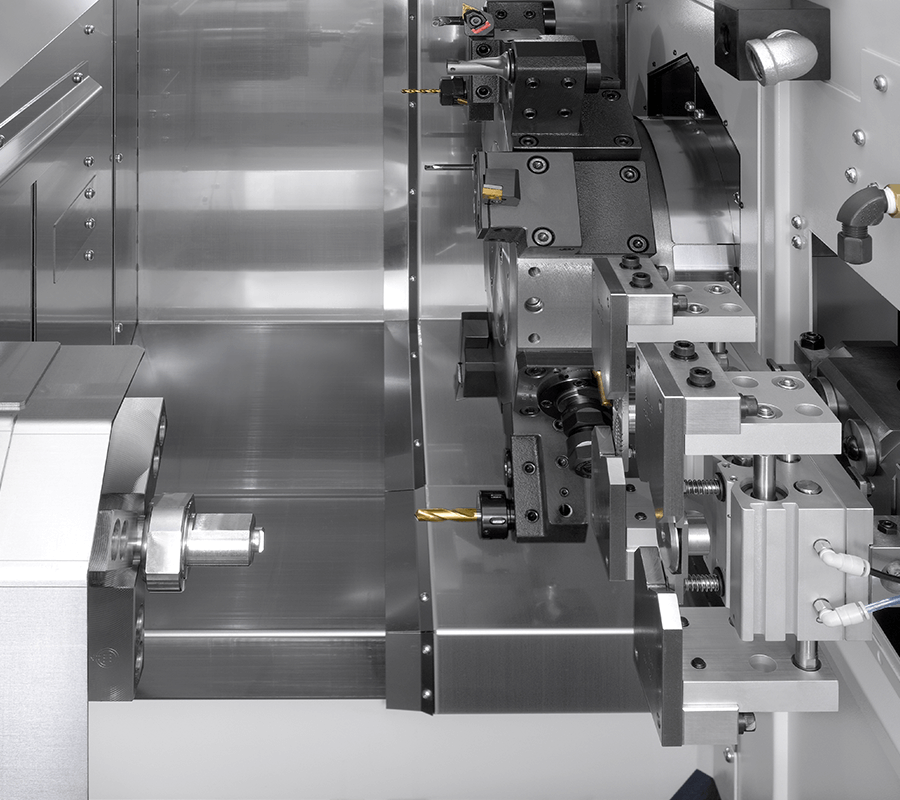

  • 刀具台仅为Y轴的单滑台（01RY），使主轴承担X轴和直线导轨化的Z轴，由此实现了刚性与高速移动的并举

  • 通过以装载头为核心的丰富的系统构成，应对各种自动化需求

型号LZ-01R2LZ-01RY2
液压卡盘6" 油压
气动夹盘最大加工直径ø70mm
静止型筒夹式夹盘最大加工直径ø50mm
最大加工长度80mm
主轴旋转速度60～6,000min-1
主轴马达7.5/5.5kW
主轴台移动行程X轴245mm
Z轴240mm
刀具台形式12角刀塔
刀柄高度□20mm
开孔钻头刀柄部直径ø25mm
旋转刀具最大安装数6
移动行程Y轴―±35mm
最大工作尺寸ø70×80mm
最大工作质量0.7 kg×2
机床高度1,680mm
机床面积2,100×1,555mm
机床重量 (本体)约3,600kg约4,000kg
