高精度CNC旋盤

Miyano

RL01

小径、省力、紧凑的高精度卡盘车床

以实现彻底的省空间化和低成本作为概念，凝聚了西铁城多年培育起来的精密加工技术的小型部件用小型卡盘车床

  • 采用小型而高刚性的底座，实现高精度的加工

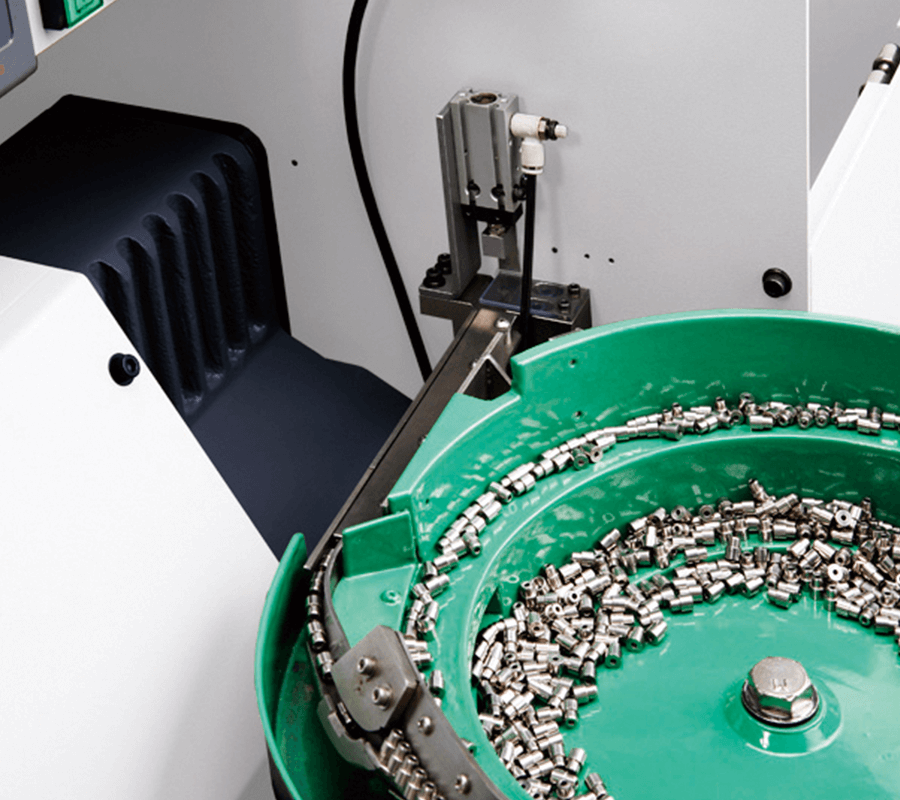

  • 利用安装工件输送装置的选项，可以在1台机床上实现工件的填装・加工・输出

  • 同时进行工件的输入输出，可大幅缩短等料时间

型号RL01 ⅢRL01 Ⅴ
加工能力 & 夹具系统最大加工直径10mm
最大加工长度(L)50mm
最大开孔直径ø5mm (黄铜)ø6mm (黄铜)
最大攻丝直径M5 (黄铜)M6 (黄铜)
弹簧筒夹拉出型(标准)
静止型(Option)
膜片式夹具3" 气动(Option)
主轴主轴马达0.4kW (变频器)0.55kW / 1.1kW (AC 主轴)
主轴旋转速度360～6,000 min-1

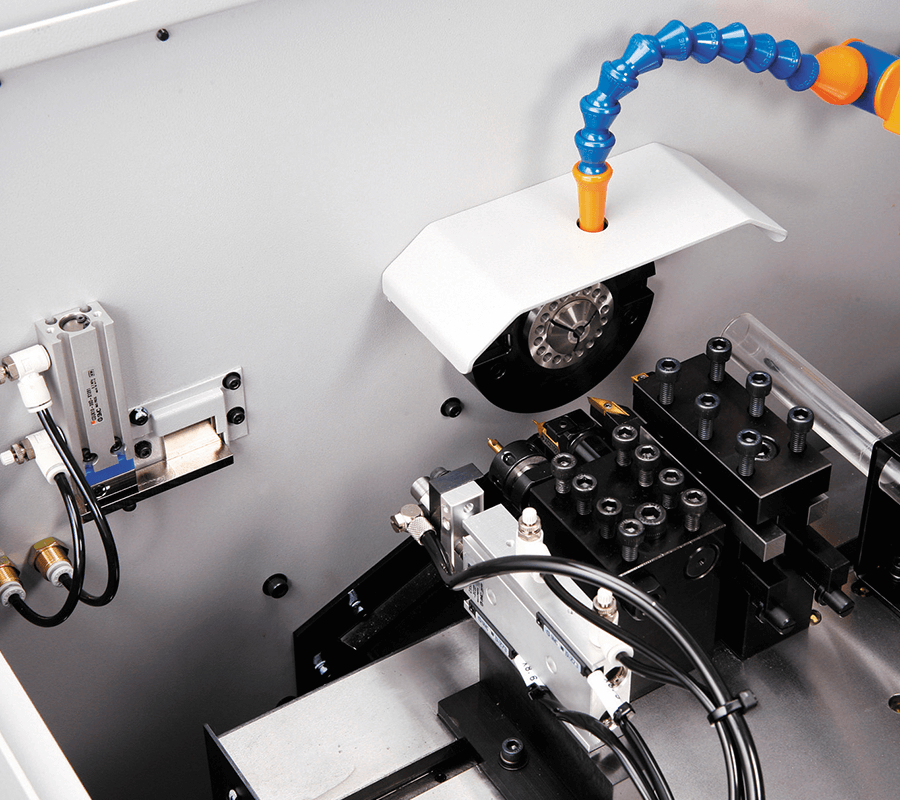

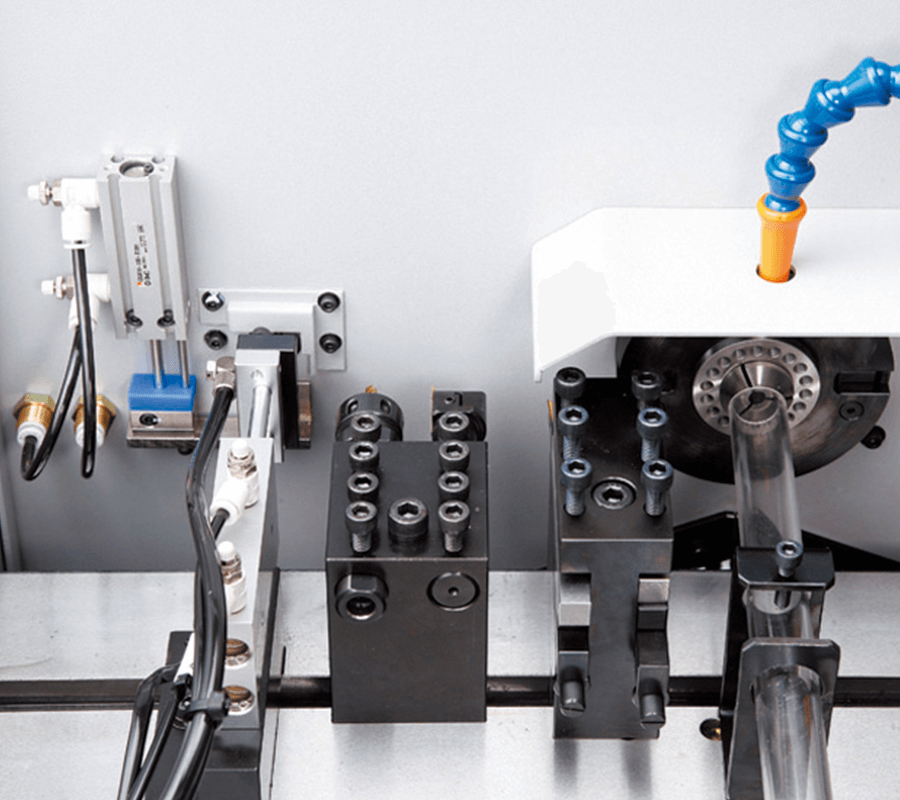

刀具台刀具台形式水平直线转塔
安装刀具数量4 (标准)
刀柄高度□10mm
开孔钻头刀柄部直径ø16mm
刀具台移动行程X轴170mm
Z轴80mm
机床大小机床高度1,430mm
主轴中心高度1,050mm
所需面积 (开口×进深)1,210mm×985mm
机床重量 (本体)700kg
输送能力 最大工件尺寸ø10mm×50mm
