高精度CNC旋盤

Miyano

GN3200

高精度、省空间、高速装载的卡盘车床

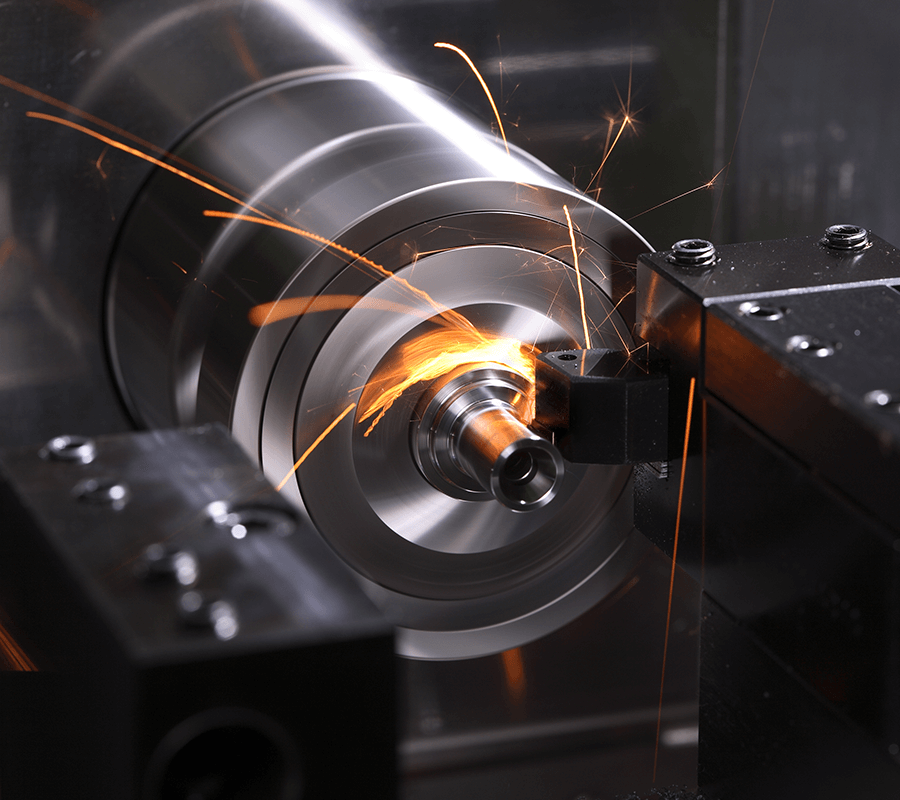

是继承了传统的高精度设计的省空间高精度卡盘车床。 发挥出高精度的定位和出众的形状精度

  • 通过衰减性较高的单滑结构以及润滑油输出控制，提高微动性能，将无效行程缩减到近乎于零

  • 通过与最快上下料时间达到3.5秒的高速行架式机械手、IN/OUT工件储备器等周边器具的组合，可应对各种自动化的需求

型号GN-3200
加工能力 & 夹具系统气动卡盘气动3"(4") 精密卡盘
膜片式夹具气动4"
筒夹卡盘最大口径静止型 (衬垫方式)ø35mm
拉出型 (衬垫方式)ø40mm
最大加工长度50mm
主轴主轴马达15分 / 连续2.2 / 1.5 kW
主轴旋转速度80～8,000 min-1

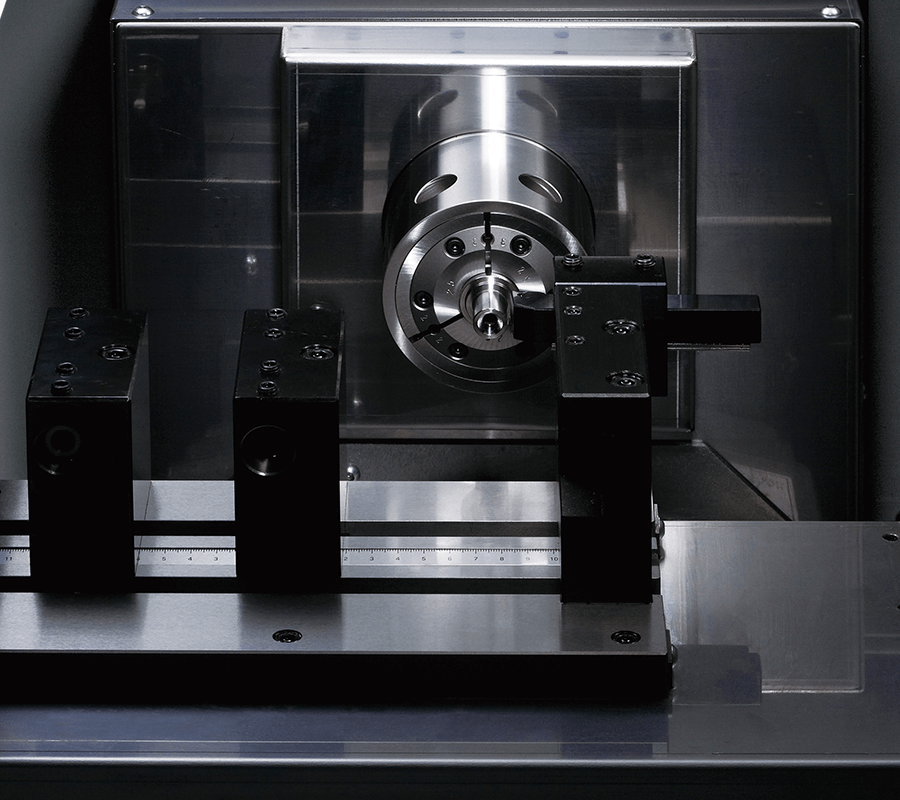

刀具台刀具台形式水平直线转塔
刀柄高度□10mm、□12mm、□16mm
开孔钻头刀柄部直径ø20mm
刀具台移动行程X轴180mm
Z轴200mm
机床大小机床高度1,600mm
主轴中心高度875mm
所需面积 (开口×进深)700mm×1,460mm
机床重量 (本体)1,500kg
