高精度CNC旋盤

Miyano

GN4200

通过扩大的滑台行程和进给速度高速化实现了进一步的进化

以小径工件的高精度加工为目标，在具有左右热对称的基本构成的机床基础上搭载热影响小的翼式固定型主轴。是继承了Ocean Cincom传统的高精度卡盘车床。

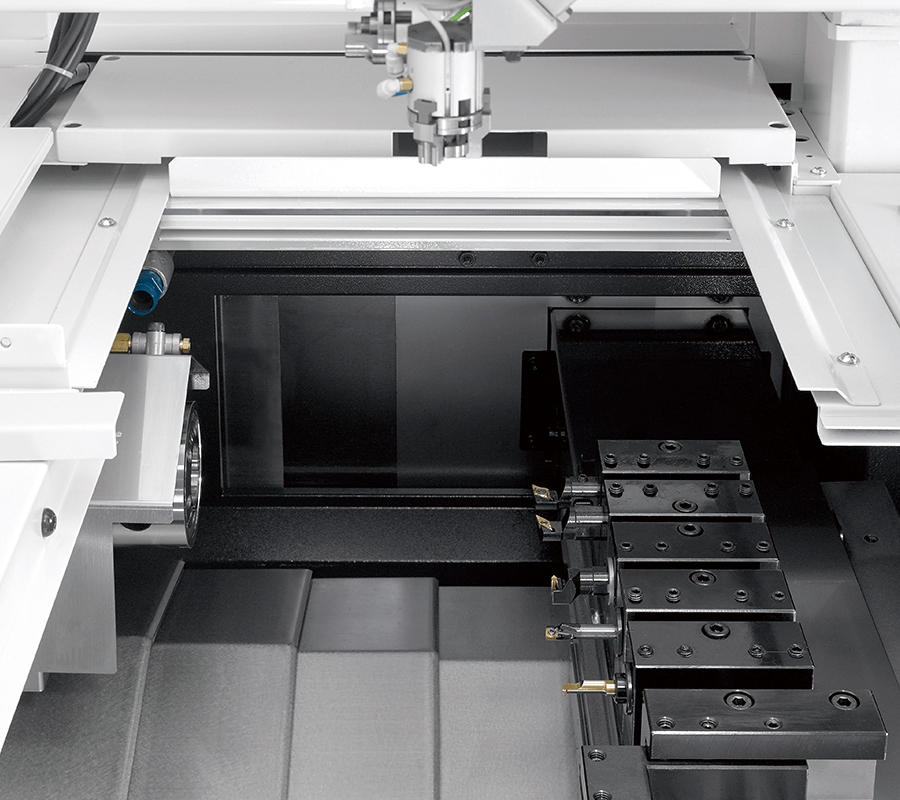

  • 与原有机型相比，刀具台的X轴方向导轨行程增加了50mm，可安装更多的刀具

  • 快速进给速度比原来快了1.5倍，使切削时间大幅缩短

型号GN-4200
加工能力 & 夹具系统加工直径超高精度气动夹盘ø45mm
抽拉型弹簧筒夹ø40mm (静止型ø35mm)
最大加工长度80mm
主轴主轴马达15分 / 连续5.5 / 3.7kW
主轴旋转速度8,000 min-1
导轨刀具台的形式水平排刀
导轨形式X轴燕尾形导轨
Z轴燕尾形导轨
导轨行程X轴300mm
Z轴250mm
机床大小机床高度1,695mm
所需面积W1,350mm×D1,325mm
机床重量 (本体)1,500kg
选项

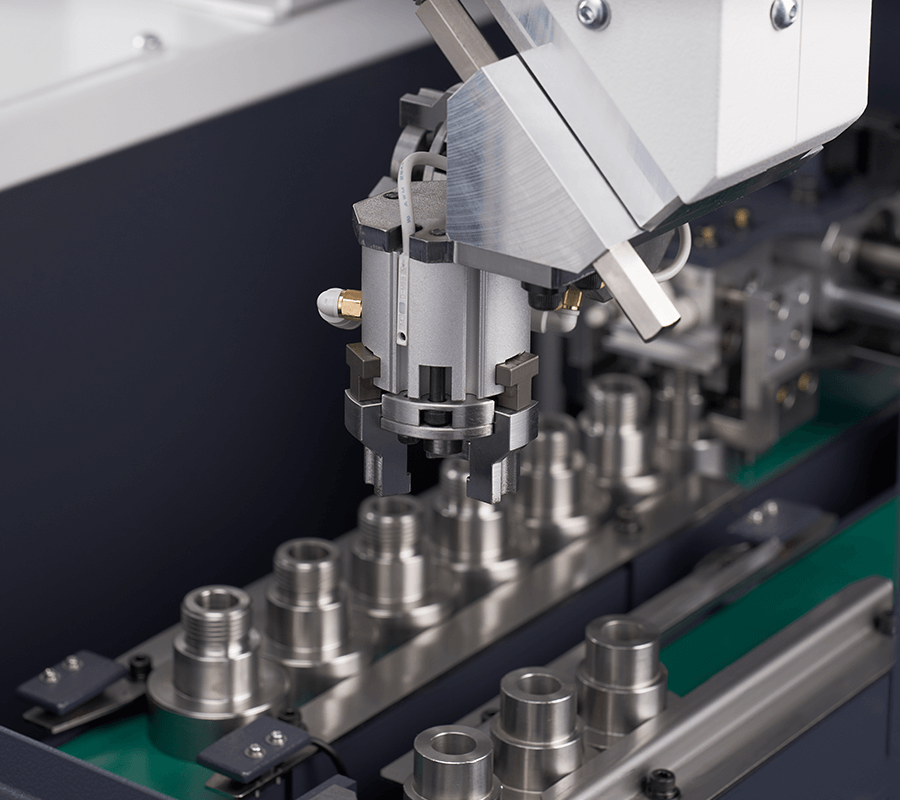

行架式机械手规格行架式机械手形式双轴行架式机械手(2个工作手)
最大工件尺寸ø40×40mm
最大可搬运重量250g
控制方式PMC轴控制
控制软件行架式机械手多项周边控制
驱动方式左右行齿条&齿轮
上下齿条&齿轮
