主轴箱移动型CNC自动车床

Cincom

L20

畅销品L20采用模块设计，实现了系列化

L20采用模块设计，从性价比出色的5轴机到搭载着与B轴相对配置刀架Y轴的高端机，产品阵容共包括4种型号。

  • 通过引入模块化设计，实现单体最佳规格。从简单加工到复杂处理均能灵活应对

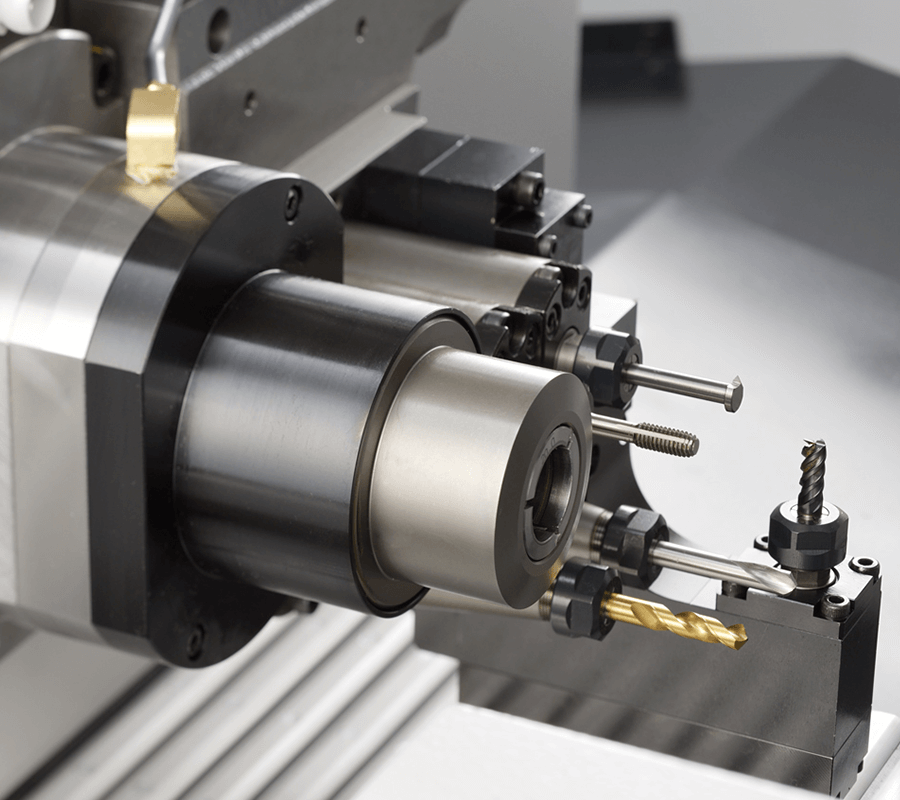

  • 采用L系列特点之一的水平工具格局，丰富多样的刀具配置拓宽了加工范围

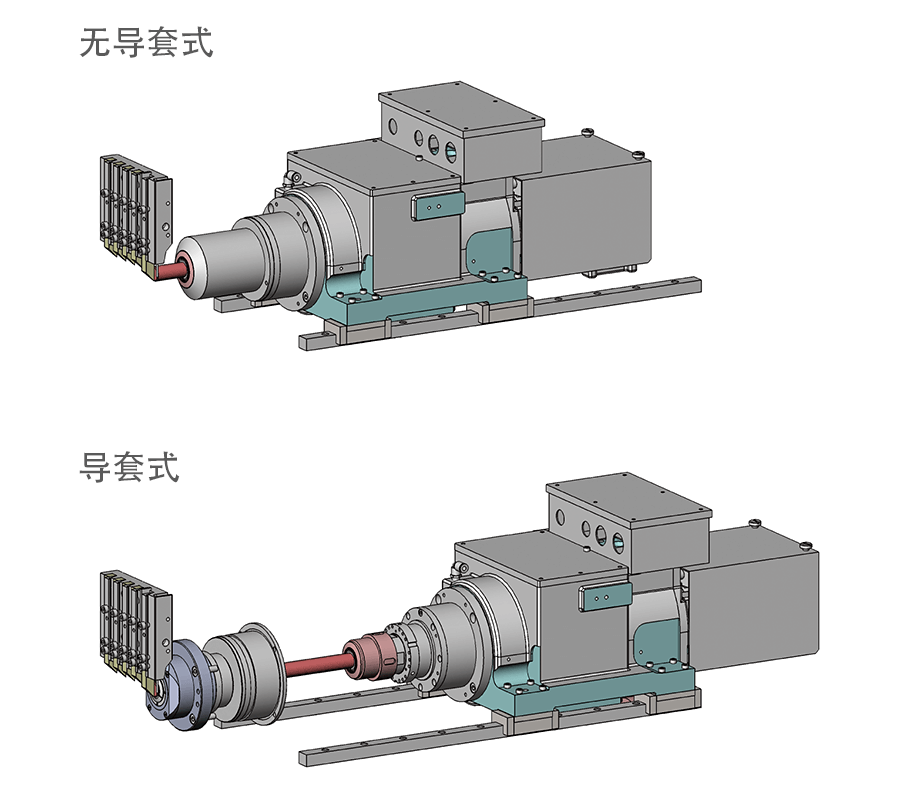

  • 可通过简单操作切换导套模式和无导套模式。降低运作成本

型号L20VIIIL20IXL20XL20XII
最大加工径ø20mm
最大加工长度GB机200mm/1次装夹
GBL机工件直径×2.5mm/1
正面最大钻孔直径ø10mm
正面最大攻丝直径(攻丝，板牙)M8
主轴贯通孔直径ø26mm
主轴旋转速度Max.10,000min-1
排刀旋转刀具最大钻孔直径ø8mm
排刀旋转刀具最大攻丝直径M6
排刀旋转刀具转速Max.6,000min-1
对向刀具台旋转刀具最大钻孔直径　注1-ø5mm（OP）
对向刀具台旋转刀具最大攻丝直径　注1-M4（OP）
对向刀具台旋转刀具旋转速度　注1-Max.7,500min-1（OP）
背面刀具台旋转刀具最大钻孔直径　注2ø5mm（OP）ø5mm
背面刀具台旋转刀具最大攻丝直径　注2M4（OP）M4
背面刀具台旋转刀具旋转速度　注2Max.7,500min-1（OP）Max.7,500min-1
背面主轴最大夹持直径ø20mm
背面主轴工件最大伸出量30mm
背面加工最大钻孔直径ø8mm
背轴最大攻丝直径M6
背面主轴旋转速度Max.8,000min-1
刀具安装数量Max.37Max.33Max.44Max.40
刀具尺寸车刀□12mm（□13mm、□16mm）
刀具安装夹ø25mm（GDS107,210）ø19.05mm
快速进给速度全轴(Y2轴以外)32m/min
Y2轴-8m/min-8m/min
电机主轴驱动用2.2/3.7kW
排刀工具主轴驱动1.0kW
背面刀具台旋转刀具驱动用　注20.75kW（OP）0.75kW
对向刀具台旋转刀具驱动用　注1-0.75kW（OP）
背面主轴驱动用0.75／1.5kW
切削油用0.4kW
输入功率7.3kVA
中心高度1,050mm
重量2,350kg2,400kg
