主轴箱移动型CNC自动车床

Cincom

L32

采用最新的模块设计，提供最适于需求的自动车床

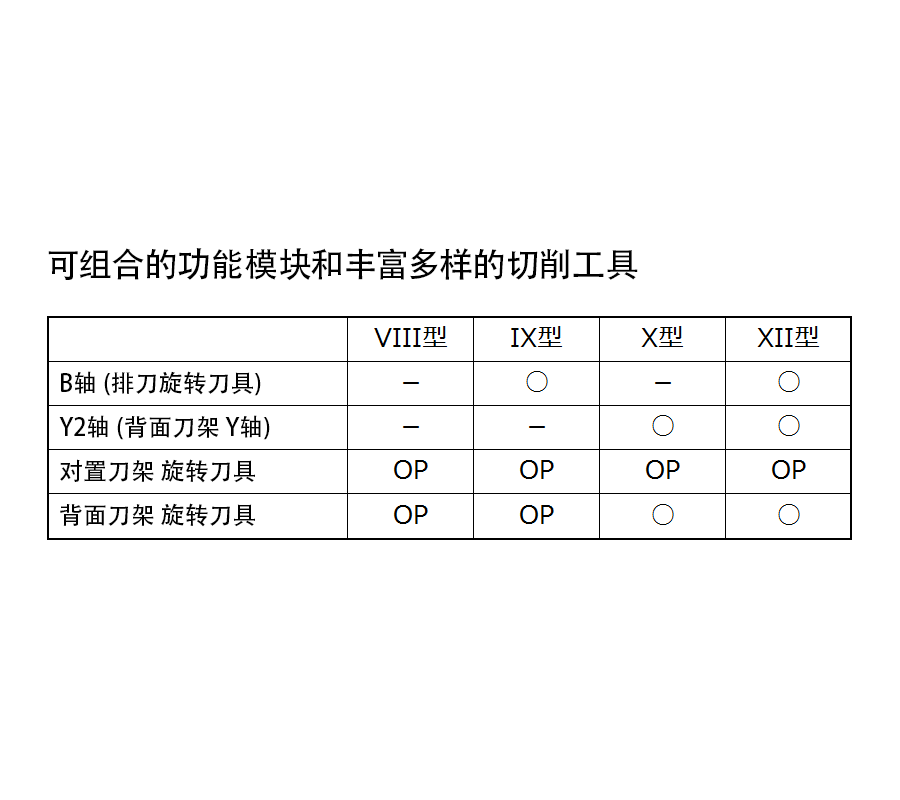

畅销品L32采用模块设计，产品阵容共包括4种型号。可根据加工需要选择功能，自由地进行组合。

  • 通过引入模块化设计，实现单体最佳规格

  • 从简单加工到复杂处理，均能灵活应对

  • 通过简单的操作就可进行导套式和无导套式的切换

型号L32 VIIIL32 IXL32 XL32 XII
最大加工径ø32mm
最大加工长度GB机320mm/1次装夹
GBL机工件直径×2.5/1次装夹
主轴最大钻孔直径ø12mm
主轴最大攻丝直径(攻丝、板牙)M12(攻丝切削)
主轴通孔直径ø39mm
主轴旋转速度Max.8,000min-1
背面主轴最大夹持直径ø32mm
背面加工最大钻孔直径ø10mm
背轴最大攻丝直径M10(攻丝切削)
背面主轴旋转速度Max.8,000min-1
背面刀具台旋转刀具最大钻孔直径ø8mm
背面刀具台旋转刀具最大攻丝直径M6(攻丝切削)
背面刀具台旋转刀具旋转速度Max.6,000min-1
对向刀具台旋转刀具最大钻孔直径
　注）所有型式均为OP		ø8mm
对向刀具台旋转刀具最大攻丝直径
　注）所有型式均为OP		M6(攻丝切削)
对向刀具台旋转刀具旋转速度
　注）所有型式均为OP		Max.6,000min-1
背面刀具台旋转刀具最大钻孔直径OPø8mm
背面刀具台旋转刀具最大攻丝直径OPM6(攻丝切削)
背面刀具台旋转刀具旋转速度OPMax.6,000min-1
刀具安装数量Max.30Max.36Max.44Max.40
刀具尺寸车刀□16mm

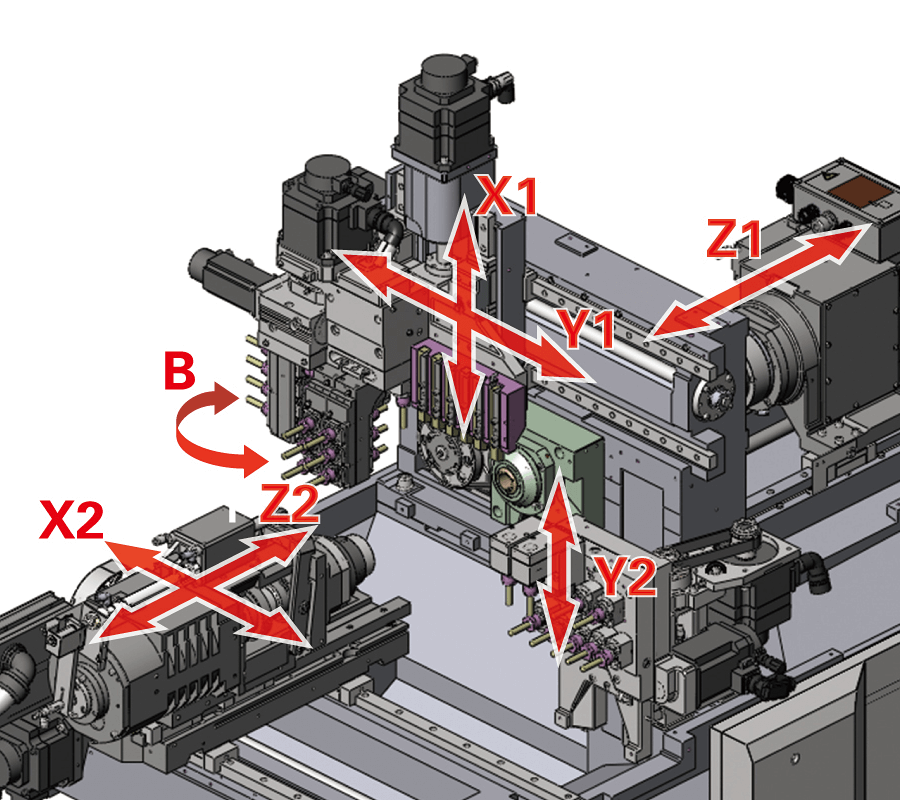

快速进给速度X1轴32m/min
X2轴32m/min
Y1轴32m/min
Y2轴-24m/min
Z1轴32m/min
Z2轴32m/min
电机主轴驱动用3.7/7.5kW
排刀旋转刀具主轴驱动用1.0kW
背面主轴驱动用2.2/3.7kW
对置旋转刀具主轴驱动用1.0kW　注）所有型式均为OP
背面刀架台主轴驱动用OP1.0kW
切削油用0.25kW
输入功率13.2kVA
中心高度1,050mm
重量2,900kg
