主轴箱移动型CNC自动车床

Cincom

D25

使用双排刀的机械结构 兼顾复合加工性能与生产率!

复合加工性能与高生产率并存。 小径精密部件复合、复杂形状加工的答案就在这里!

  • 双排刀结构上搭载B轴功能,兼顾到复合加工性能与高生产率。

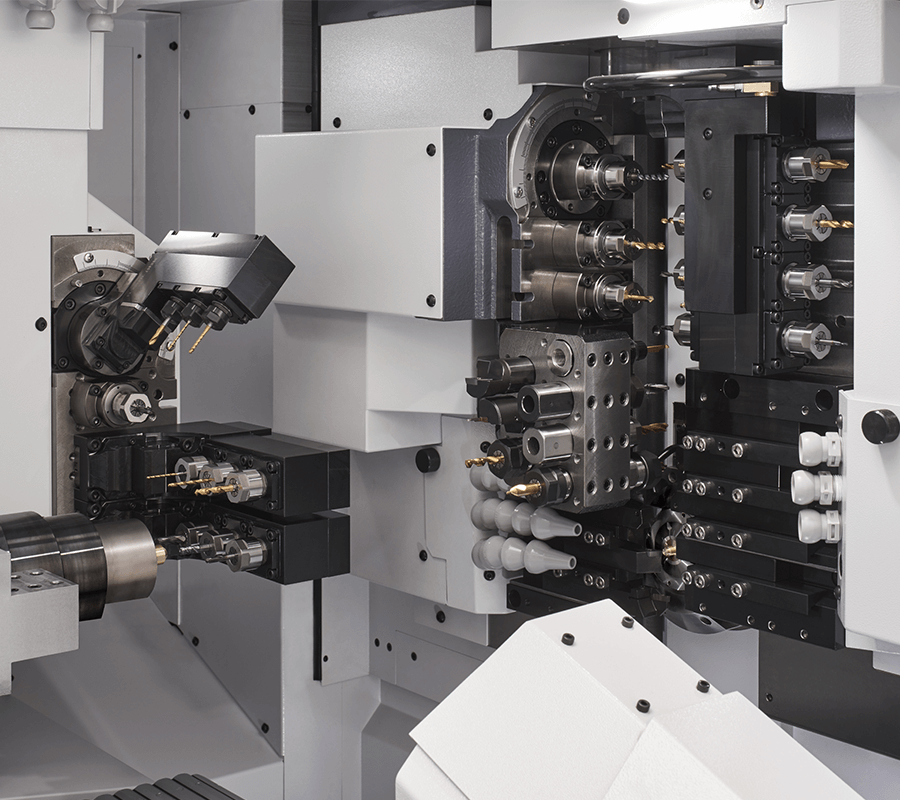

  • 双排刀的机械结构实现了59把的最大刀具安装数量。通过同步加工和缩短非切削时间来提高生产率。

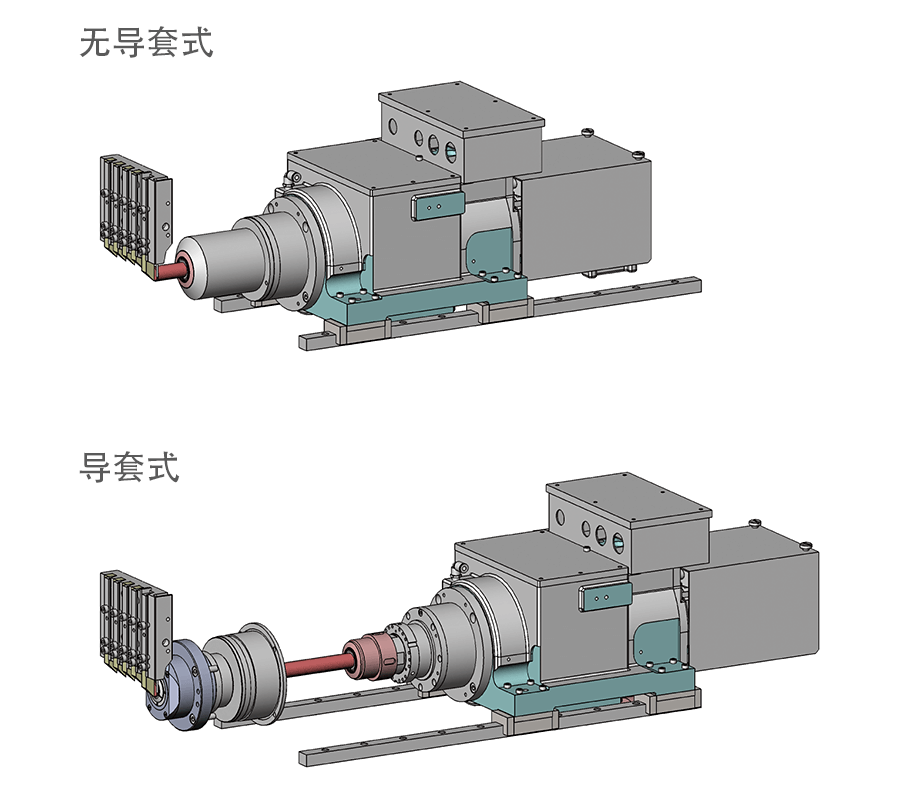

  • 增加刀具安装数量,标准配备更高级别的各种马达。同时标准配备有GB/GBL主轴切换等。

型号D25VIID25VIII
最大加工直径ø25mm
最大加工长度导套机型250mm
无导套机型2.5D
正面最大钻孔直径ø12mm
正面最大攻丝直径(切削丝锥)M10
主轴旋转速度Max.10,000min-1
排刀旋转刀具最大钻孔直径ø10mm
排刀旋转刀具最大攻丝直径(切削丝锥)M8
排刀旋转刀具主轴旋转速度Max.9,000min-1
背面主轴最大夹持直径ø25mm
背面主轴工件最大伸出量50mm
背面加工最大钻孔直径ø12mm
背轴最大攻丝直径M10
背面主轴旋转速度Max.10,000min-1
刀具安装数量59把43把
刀具尺寸车刀□16mm/□19mm
刀具安装夹ø25.4mm
快速进给速度Z2轴24m/min
其他32m/min
电机主轴驱动用3.7/5.5kW
刀具主轴驱动用2.2kW
背面主轴驱动用2.2/3.7kW
刀具台刀具主轴驱动用1.0kW
输入功率13.2kVA
中心高度1,050mm
重量3,450kg
