主轴箱移动型CNC自动车床

Cincom

M32

排刀+转塔的最高峰 焕然新生的M32

通过结构解析，以追求强度与重量的最佳平衡的高刚性设计，大幅提升了作为加工关键的刚性

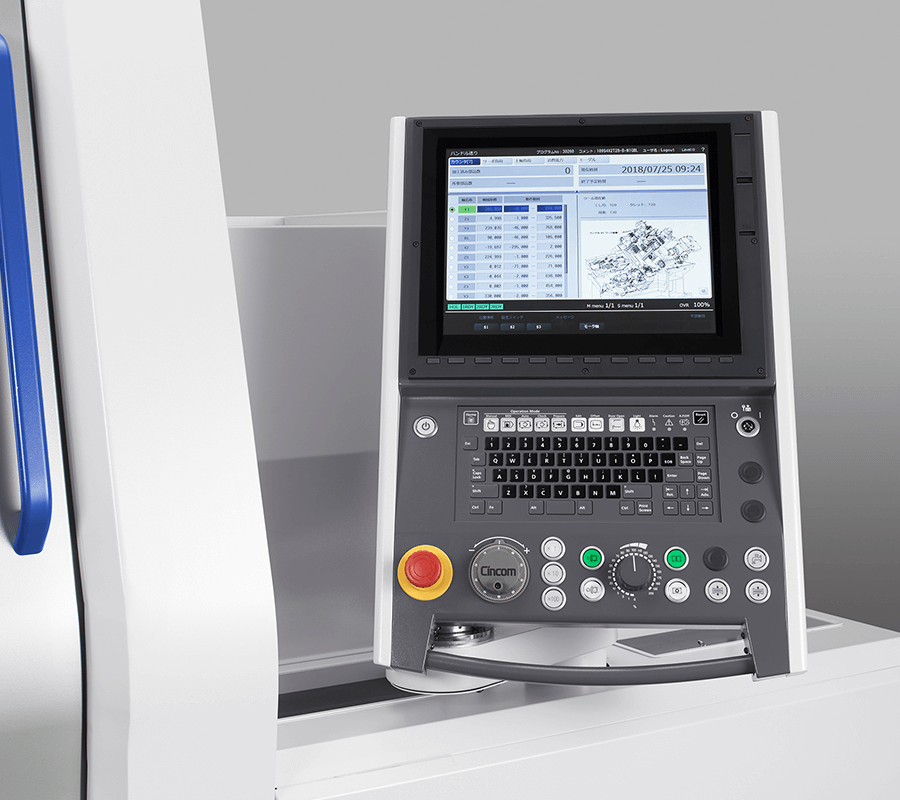

  • 通过采用了将作业性考虑在内的新型设计外罩，且支持最新NC装置与触摸屏的新型HMI操作面板，提升操作性与生产效率

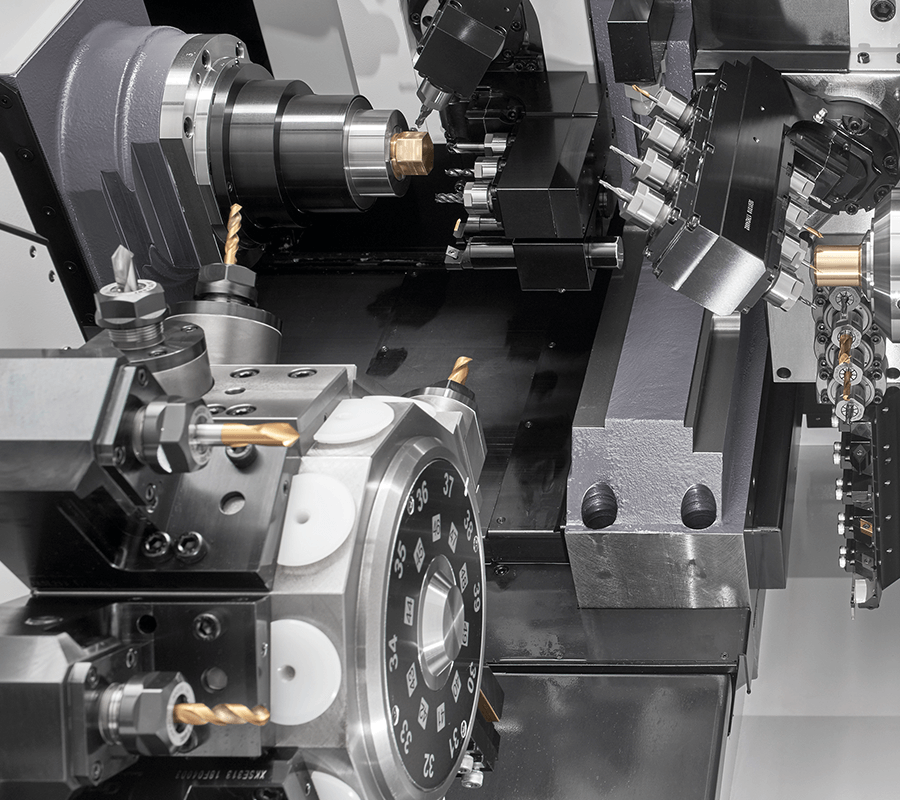

  • 转塔旋转刀具采用单驱动，刀具焕然一新。也使各刀架的旋转刀具马达得到了强化

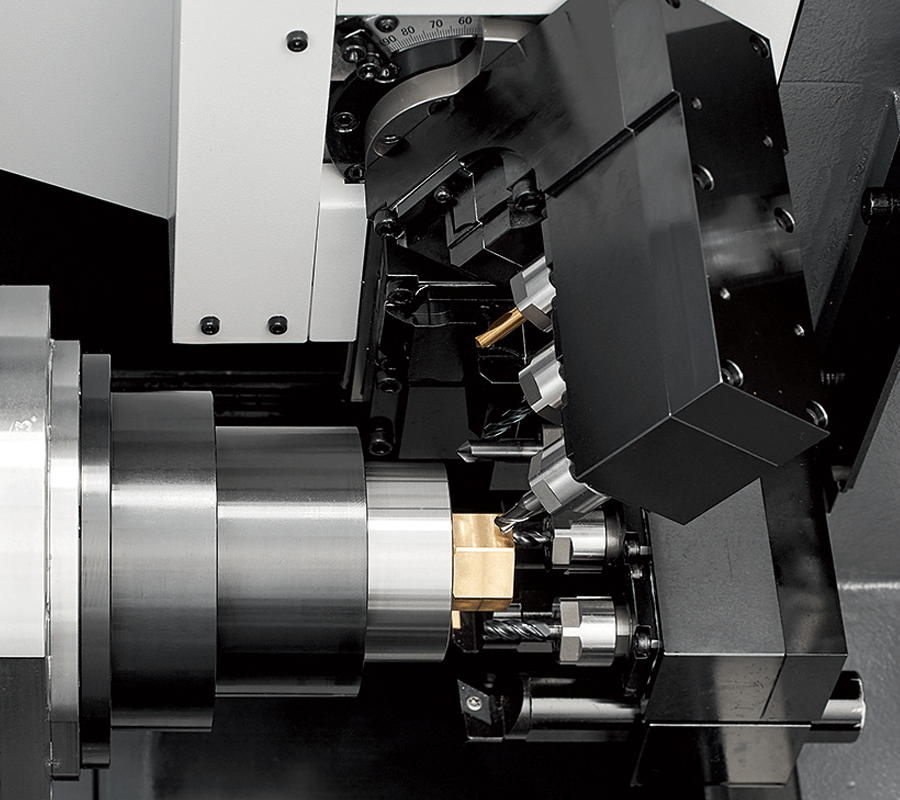

  • 排刀型刀架上搭载了可以编程的B轴 （背面一侧45°、正面一侧105°）VIII型。背面刀架上搭载了3刀具角度可调整式轴 VII、VIII型。支持更为复杂的加工

型号M32VM32VIIM32VIII
最大加工径（D）ø32mm（ø38mm OP）
最大加工长度（L）320mm/1夹盘
正面最大钻孔直径ø12mm
正面最大攻丝直径M12（切削攻丝）
主轴旋转速度Max8,000min-1
背面主轴最大夹持直径ø32mm（ø38mm OP）
背面加工最大钻孔直径ø12mm
背面加工最大攻丝直径M12（切削攻丝）
背面主轴工件最大伸出量145mm（标准收集装置）
背面主轴旋转速度Max.8,000min-1
排刀旋转刀具最大钻孔直径ø8mm
最大攻丝直径M8（切削攻丝）
主轴旋转速度Max.9,000min-1
刀塔旋转刀具最大钻孔直径ø12mm
最大攻丝直径M12（切削攻丝）
主轴旋转速度Max.6,000min-1
背面旋转刀具最大钻孔直径ø8mm
最大攻丝直径M6（切削攻丝）
主轴旋转速度Max.6,000min-1
刀具安装数量最大25～27＋α23～31＋α30～36＋α
车削刀具5
交叉钻孔刀具5～78（B轴刀具4把）
排刀型刀架背面钻孔刀具－4（B轴刀具4把）
刀塔数10
背面刀架钻孔刀具5最大9
刀具尺寸车刀□16mm
钻套ø25.4mm
快速进给速度X1,Y1,Z1,Z2,X3,Z332m/min
Y3－32m/min
X218m/min
Y212m/min
B1－50m/min
电机正面主轴驱动用5.5/7.5kW
背面主軸驱动用5.5/7.5kW
排刀旋转刀具驱动用2.2kW
刀塔旋转刀具驱动用2.2kW
背面旋转刀具驱动用1.0kW
空压装置　所需压力及所需流量0.5MPa・110NL/min（恒定）
机械主体尺寸W2,860 × D1,465 × H1,900mm
重量4,300kg
额定功耗24kVA25kVA
全部负载电流79A
主断路器容量100A
